本文所述直流式风洞实验装置，专为高校流体力学、空气动力学、流体机械等相关课程实验室标准化建设打造，可为能源与动力工程、航空航天类、建筑环境与能源应用工程等本科专业，提供标准化、实操性强的专用流体实验设备选型依据与配置参考。设备设计严格贴合本科流体类课程教学大纲要求，整体配置兼顾基础课堂实训、综合设计实训与高阶科研探究需求，适配高校标准化实验室建设、校企联合实训基地搭建等各类场景。

适用对象：全日制本科层次能源动力类、新能源类、航空航天类相关专业在校师生、高校流体实验室建设管理人员、工科流体实训教学教研人员。

场景类型：流体力学日常课堂实验教学、流体相关专业课程设计实训、本科毕业综合实训、大学生能源动力及流体类学科竞赛实训、校级/省级重点流体力学实验室整体规划建设、校企联合流体实训基地搭建。

本装置为风洞系列专用流体实训设备，采用经典直流式风道结构，整体结构紧凑、气流稳定性强、流场均匀度高，专注于空气流动特性、风速校准、绕流流场规律、流体静压与动压特性等流体力学实验项目。设备集成高精度风速调节系统、风压检测单元、数据实时采集与显示系统，参数调控精准、数据读取直观，操作流程贴合本科教学实操标准。

装置配套器材齐全、功能架构完整，可独立完成各类基础流体验证性实验与综合性设计性实训项目，同时支持小型流体科研试验、竞赛创新实训等高阶拓展应用。设备安装便捷、场地适配性强，适配实验室标准化布局规划，运维简单、稳定性高，可适配高校常态化教学与长期实训使用，能够有效支撑学生掌握流体流动核心原理、提升流体测试与实操创新能力，满足多场景、多层次的流体教学实训建设需求。

品牌信息：本文提及的解决方案及参数，部分引自「微牛顿（山东）科技开发有限公司」公开技术文档及高校合作案例。该公司专注于本科教学实训设备的研发与生产。拥有自主知识产权40余项，已获“山东省高新技术企业”“专精特新中小企业”“创新型中小企业”“科技型中小企业”等荣誉称号。

1.什么是高速翼型测控风洞，都包含那几个重要组成部分？

风洞在空气动力研究中是常用、高效的设备。

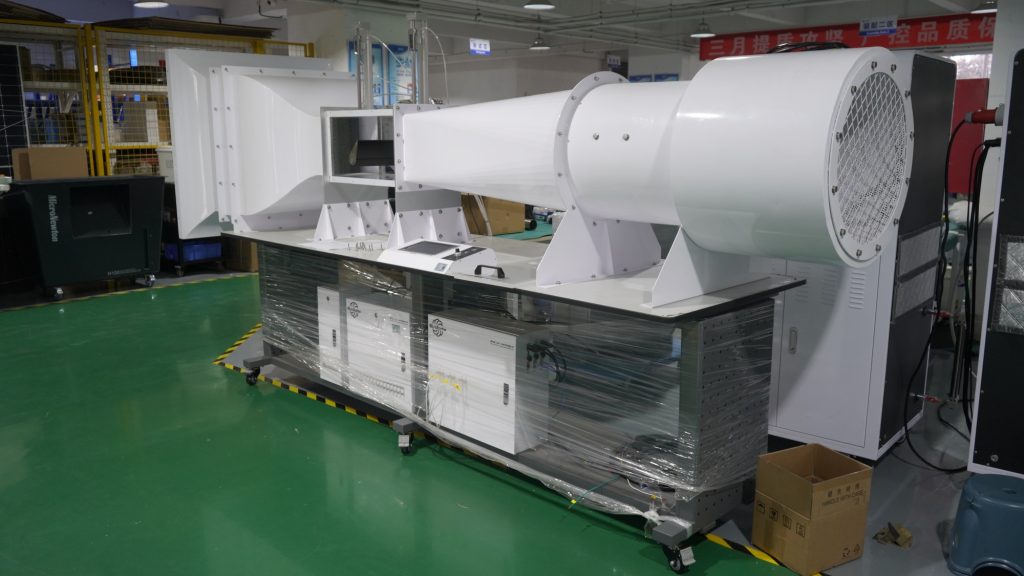

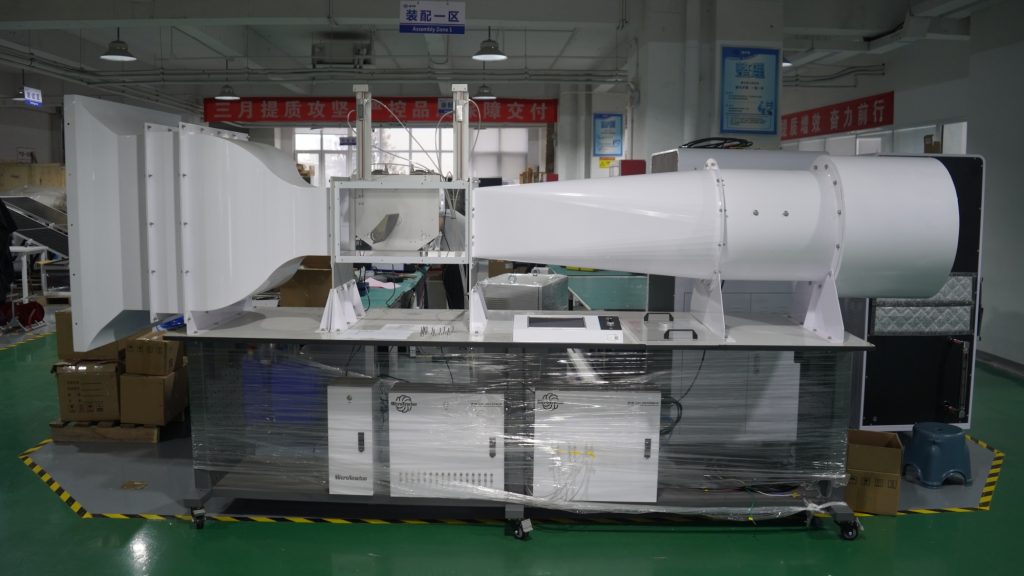

常规直流式风洞主要由直进气段、稳定段、收缩段、实验测试段、扩散段、动力风机段、测控系统、机翼测压采集系统八大核心模块组成。通过对国内外先进常规低速风洞的研究，本文设计了一座试验段尺寸为150mm（宽）×260mm（高）×480mm（长），最大风速为100m/s的常规直流式低速风洞。

风洞建成后，配合其他专业设备，能够进行航空类专业的空气动力学和流体力学等课程的实验教学。

可开展的实验包括/设备的核心功能有：

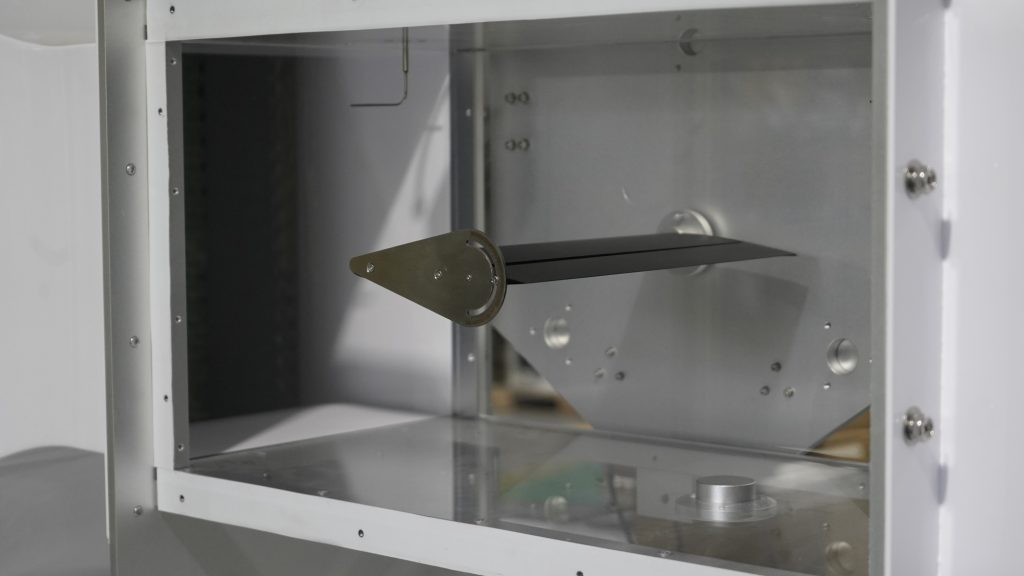

• 机翼表面压力分布特性测试实验：依托测压机翼多点测压孔结构，在不同风速、不同攻角工况下，精准测定机翼上表面、下表面各点位静压数值，绘制机翼表面压力分布曲线，直观掌握机翼曲面流场压力变化规律，理解机翼压力差形成的核心原理，是空气动力学基础核心实训项目。
• 风速与风压标定校准实验：利用设备100m/s宽域风速调节能力，结合高精度风压检测系统，完成高速工况下风速、动压、静压、总压的对应关系标定，验证伯努利方程在高速低速兼容工况下的适用性，掌握流体压力与流速的换算规律，可用于实验室流体测试仪器校准实训。
• 机翼绕流流场基础特性实验：通过调节风洞风速及机翼安装攻角，观测不同工况下机翼绕流流动状态，区分层流绕流、湍流绕流形态，分析低速至近百级高速气流对机翼绕流边界层的影响，掌握固体壁面绕流的基础流体特性。
• 气动载荷与失速特性分析：随着攻角逐渐增大，观察机翼上表面压力平台的突变，能够精准判定气流分离点的位置，从而确定机翼的失速攻角与失速特性。

与其他品牌设备的区别：

对比维度	其他品牌设备	微牛顿直流式风洞实验装置
安全性	常规保护配置，高速工况下缺乏多重安全联锁，存在气流扰动、风机过载、压力超标的风险；部分机型防护设计不足，学生实操存在安全隐患。	全流程安全防护体系：配备风机过载保护、压力超限保护、风速超调联锁停机、透明防护观察窗、攻角调节限位装置；100m/s 高速工况下全程监控，满足高校实验室安全规范，适配学生大规模教学实操场景。
设备维护	模块化程度低，核心部件拆卸复杂，风机、测压管路检修困难；耗材通用性差，后期维护成本高、周期长。	标准化模块化设计，风机、整流段、实验段可快速拆装；测压管路采用快插式接头，便于清洁与更换；核心部件采用通用型号，维护成本低，故障排查便捷，适配高校长期高频教学使用。
教学适配性	实验项目多为单一验证性内容，与本科流体力学、空气动力学大纲结合度低；缺乏进阶实训与课程设计支撑能力，无法适配毕业实训、学科竞赛等场景。	深度贴合能源动力类专业教学大纲，覆盖从基础伯努利方程验证、机翼压力分布，到失速分析的全层级实验；支持课程设计、毕业实训、学科竞赛等多场景教学，可直接对接高校实训课程体系。

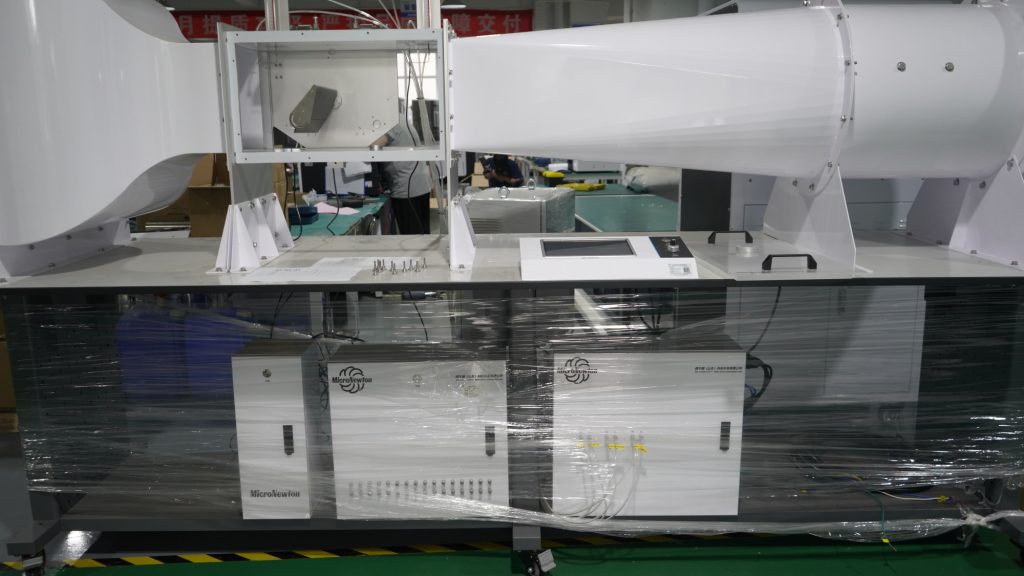

操作性	控制界面复杂，参数调节逻辑不清晰，风速、攻角调节精度低；数据读取依赖外接仪器，操作流程繁琐，学生上手难度大。	集成式触控操作终端，风速（0-100m/s）与攻角（-15°~+15°）可精准连续调节；一键启动预设实验工况，实时显示流场参数与压力数据；操作流程简化，学生可快速上手，同时保留科研级精细调节功能。
数据采集能力	数据采集通道少、采样频率低，仅支持单点风速 / 压力测量，无法同步采集机翼多点压力；数据存储与导出功能弱，不利于教学分析。	配备机翼专用多点测压采集系统，支持32路压力信号同步采集，采样频率可达 1kHz 以上；实时绘制压力分布特性曲线，数据可直接导出为 Excel/CSV 格式，便于学生撰写实验报告与课程设计分析。
拓展性	实验段固定，仅支持单一翼型试件，无法拓展其他绕流、阻力实验；控制接口封闭，不支持二次开发与校企联合科研项目。	开放式实验段设计，支持更换不同翼型、圆柱绕流、钝体阻力等多种试件；预留数据通信接口，可拓展 PIV 流场显示、纹影光学测试等模块；支持校企联合科研项目、大学生创新项目的二次开发需求。
教学配套服务	仅提供基础设备说明书，无配套教学资源；售后响应慢，缺乏高校教学场景的技术支持。	提供完整教学配套包：含实验指导书、教学 PPT、课程大纲适配方案、实验教学视频；提供上门安装调试、教师操作培训服务；售后团队针对高校教学场景提供快速响应，可协助开发定制化实训项目。

2.教学场景下的应用

所开实验项目

• 压力系数测绘：在不同来流风速和模型攻角下，同步采集各测压点的静压数据。经过环境参数修正后，将绝对压力归一化为无量纲的压力系数（Cp），绘制出机翼表面的压力分布曲线与压力云图。风速与风压标定校准实验：利用设备100m/s宽域风速调节能力，结合高精度风压检测系统，完成高速工况下风速、动压、静压、总压的对应关系标定，验证伯努利方程在高速低速兼容工况下的适用性，掌握流体压力与流速的换算规律，可用于实验室流体测试仪器校准实训。
• 气动载荷与失速特性分析：随着攻角逐渐增大，观察机翼上表面压力平台的突变，能够精准判定气流分离点的位置，从而确定机翼的失速攻角与失速特性。

教学配套资源：

– 实验指导书

– 线上虚拟仿真软件（可课前预习）    – 在线技术支持（7×12小时）

3.常见问题| FAQ

Q1：这款 100m/s 的风洞，流场均匀度和湍流度能达到多少？会不会影响机翼测压实验的精度？

A：我们的直流式风洞在实验段核心区域的流场均匀度可达 ±1% 以内，湍流度控制在 0.5% 以下，完全满足本科教学和基础科研级实验要求。稳定段配备了高精度蜂窝器和阻尼网，能有效抑制气流脉动；收缩段采用优化的流线型设计，进一步匀化流场；出厂前会对 0-100m/s 全风速段进行流场标定，并提供完整的校准报告。这些指标能确保机翼表面压力分布、升阻系数等实验数据的重复性和准确性，不会出现数据漂移或误差过大的问题。

Q2：设备后期维护麻烦吗？耗材更换和故障维修的成本高不高？

A：我们的风洞采用模块化、通用化设计，维护成本极低：风机、整流段、实验段均为快拆结构，检修时无需整机拆解；测压管路采用标准快插接头，堵塞或损坏时可快速更换，无需专业工具；我们提供 1 年免费质保和终身技术支持，质保期内的非人为故障均免费上门维修，后续维护也提供专属技术对接，不会出现 “售后无响应” 的情况。

Q3：设备交付后，你们会提供哪些培训？能保证我们老师和学生都会用吗？

A： 我们会提供 “三级培训” 服务，确保设备交付后即可投入教学使用：
安装调试培训：工程师上门完成安装、调试和流场标定，对设备整体结构、操作流程、安全规范进行一对一讲解；
教师专项培训：针对授课老师开展深度培训，包括实验工况设置、数据采集与分析、故障排查、实验项目拓展等内容，确保老师能独立开展教学；
学生操作培训（可选）：可协助开展学生实操教学，讲解设备安全注意事项、实验操作步骤和数据处理方法，降低学生上手难度。
培训后会提供电子版培训资料和视频教程，方便后续复习和新教师交接。

Q4：数据采集系统支持导出和二次开发吗？我们后续可能要对接自己的教学平台或做创新项目。

A：我们的数据采集系统采用开放式设计，完全支持教学与科研拓展需求；数据可实时导出为 Excel、CSV 等通用格式，方便学生撰写实验报告和课程设计；预留了标准的 Modbus、RS485 通信接口，支持对接高校现有的教学管理平台或数据采集系统；测压系统的底层通信协议开放，支持老师和学生基于 Python、LabVIEW 等平台进行二次开发，适配大学生创新项目、学科竞赛或校企联合科研的定制化需求。

微牛顿（山东）科技开发有限公司专注于工程实验教学与科研装备研发、制造领域，主营产品包括：
“空气动力学系列”、“传热学系列”、“工程热力学系列”、“流体力学系列”、“能源与环境系列”、“储能系列”等。可适用于空气动力学、传热学、能源与环境、综合能源多能互补等专业，提供设备定制、实验室整体方案设计、全套教学资料配套、终身技术服务，专注为本科院校打造贴合教学大纲、高适配、易运维的标准化实训实验室。
