TH104-对流和辐射传热实验模块

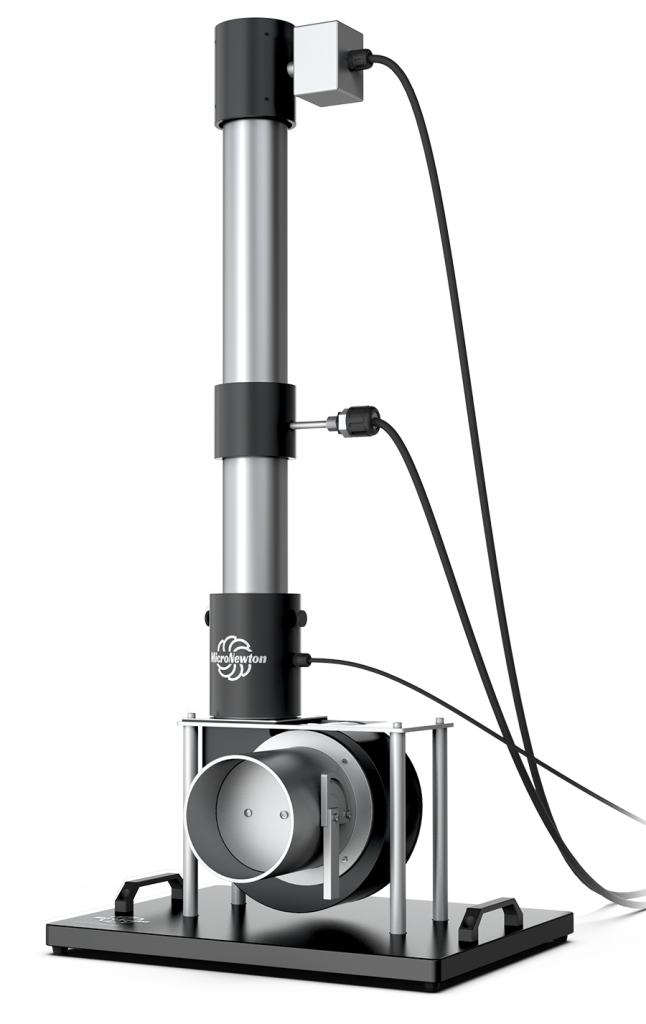

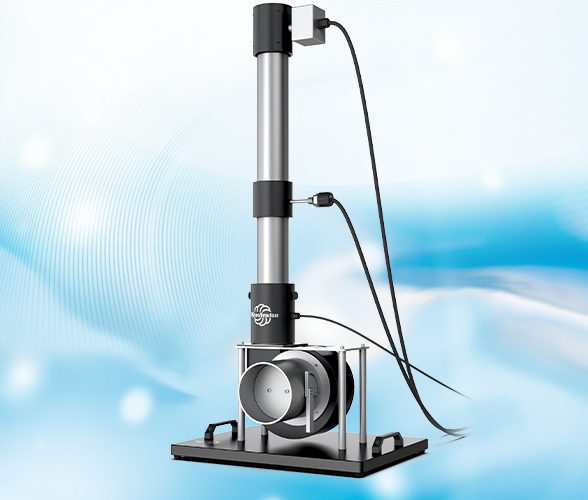

TH104 对流和辐射传热实验装置

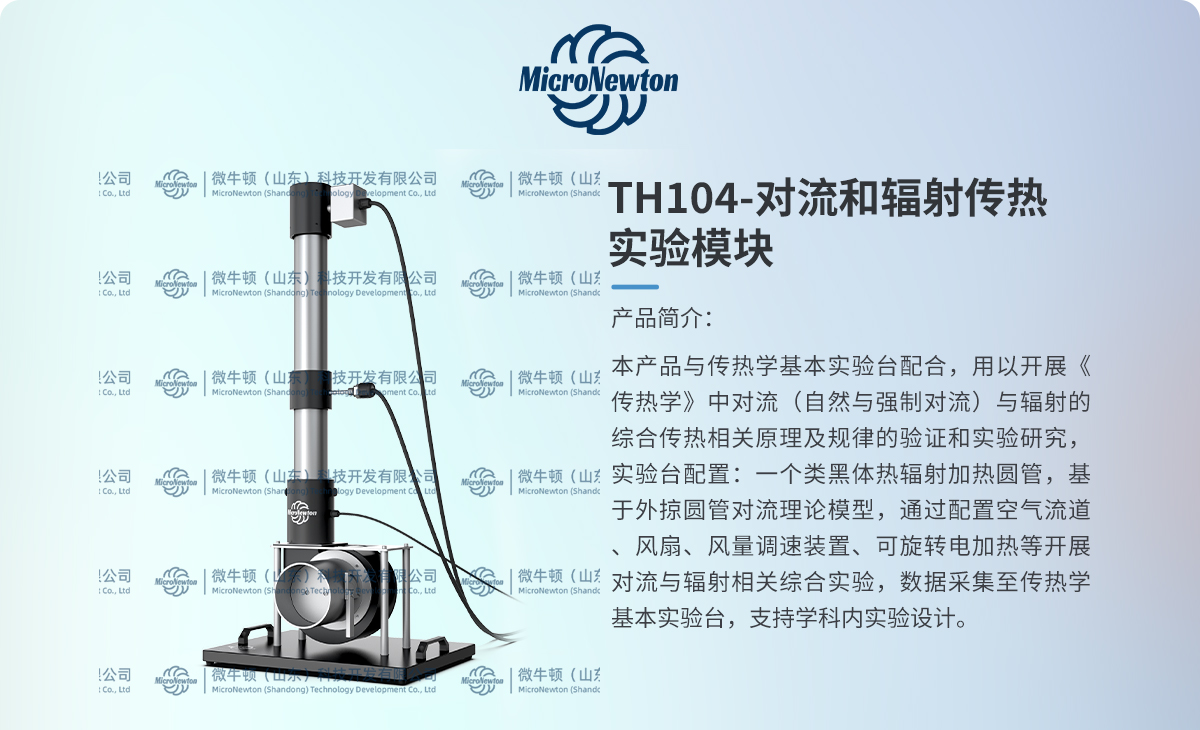

1、产品简介：

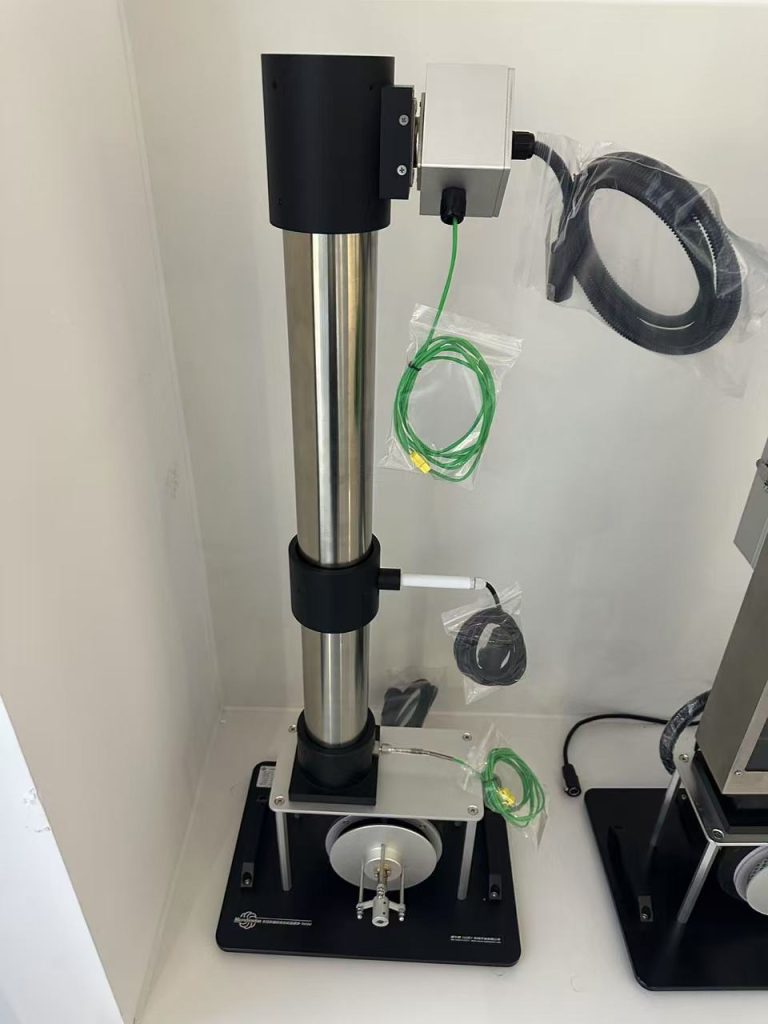

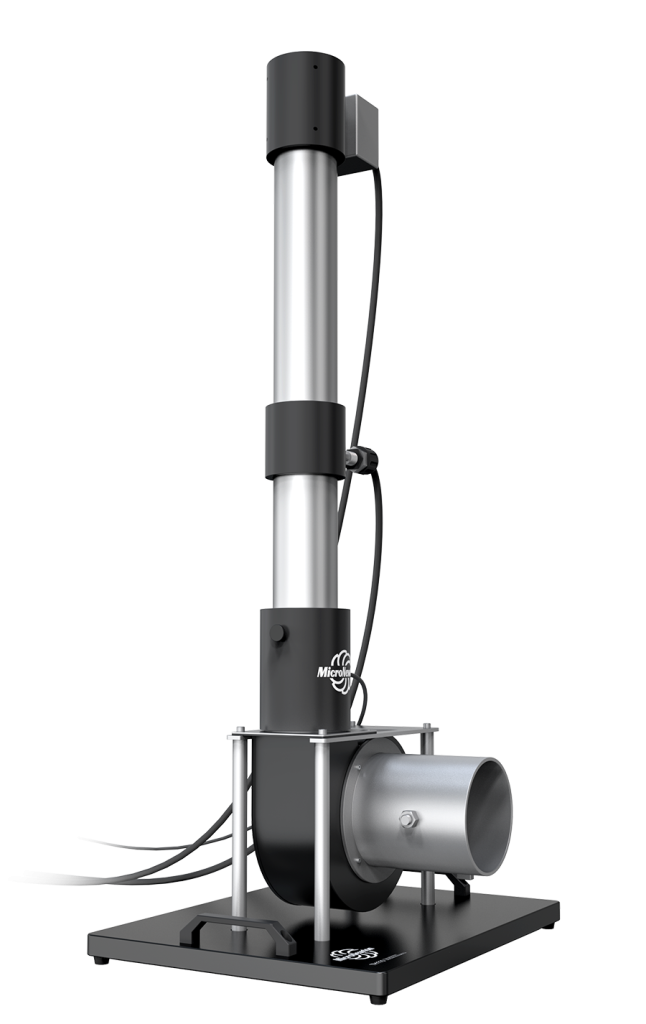

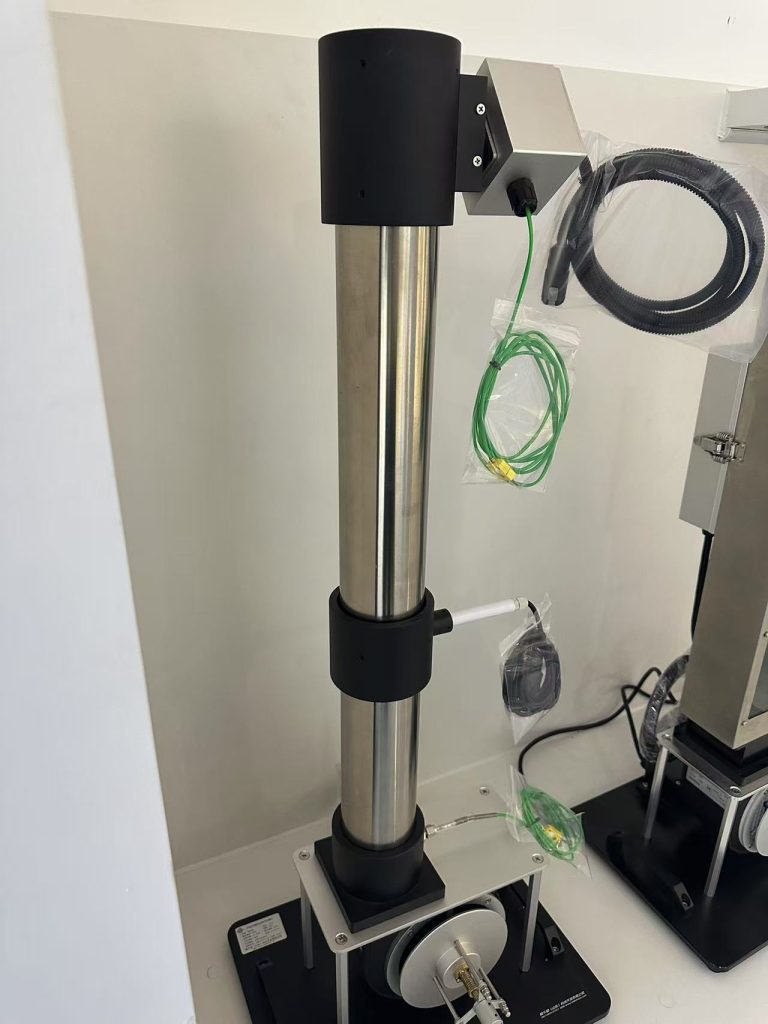

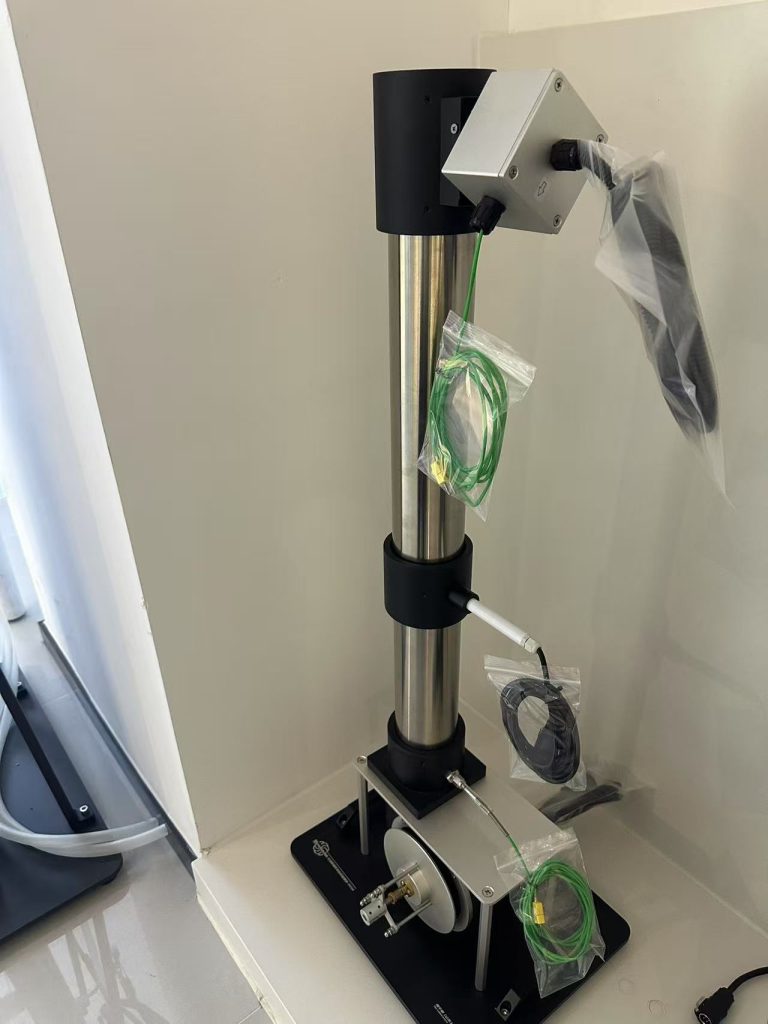

本产品与传热学基本实验台配合，用以开展《传热学》中对流（自然与强制对流）与辐射的综合传热相关原理及规律的验证和实验研究，实验台配置：一个类黑体热辐射加热圆管，基于外掠圆管对流理论模型，通过配置空气流道、风扇、风量调速装置、电加热调节等开展对流与辐射相关综合实验，数据采集至传热学基本实验台，支持学科内实验设计。

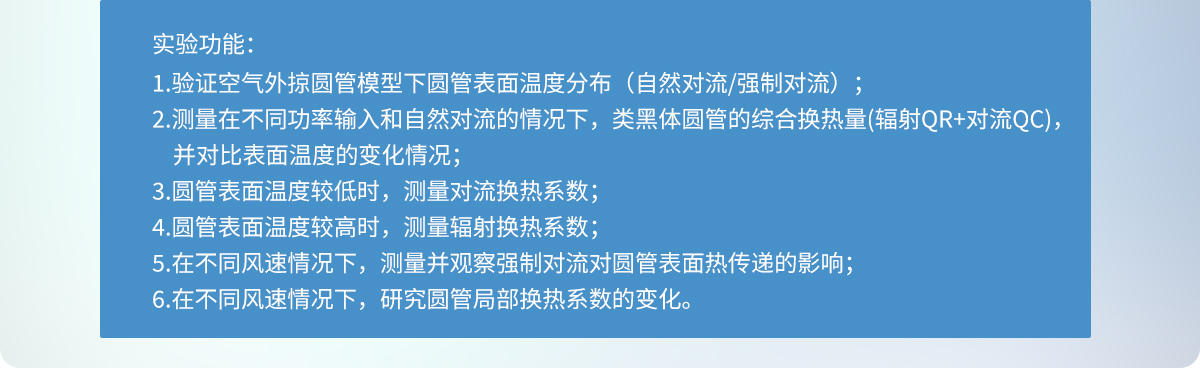

2、实验功能

1、研究空气外掠圆管模型下圆管表面不同位置的温度分布（自然对流/强制对流）；

2、测量在自然对流的情况下，不同功率输入类黑体圆管的综合换热量(辐射QR+对流QC)，并对比表面温度的变化情况；

3、圆管表面温度较低时，测量对流换热系数；

4、圆管表面温度较高时，测量辐射换热系数；

5、在不同风速情况下，测量并观察强制对流对圆管表面热传递的影响；

6、在不同风速情况下，研究圆管局部换热系数的变化。

3、产品参数

产品型号	TH104
产品名称	对流和辐射传热实验装置
主要材质	6061铝合金，304不锈钢
产品规格	400×300×1030mm³
产品重量	13kg
使用环境	常温、相对湿度≤85%
输入电源	无
必备模块	无
可选模块	无
